安全气囊视觉检测

应用概述

气囊涂层织物裁片的在线外观与尺寸全检

安全气囊的展开性能与气密性高度依赖裁片的完整性与尺寸一致性。气囊面料多为尼龙涂层织物（TPU/硅胶涂层），表面有涂层、纹理与缝边，常规人工目检在大批量连续送料下容易漏检细微涂层缺陷与破边。

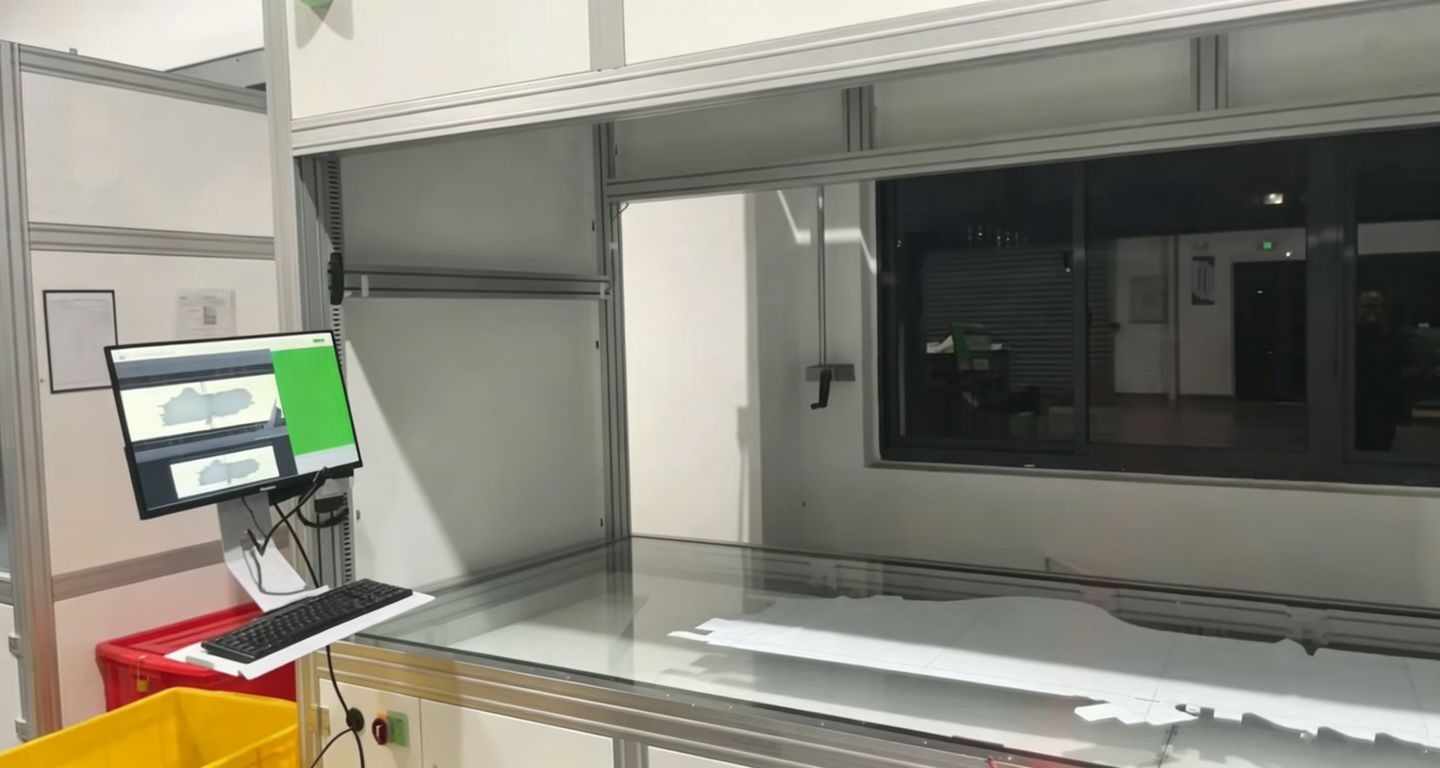

本工位面向气囊裁片（含织边、缝边、透气孔位）的在线外观与尺寸检测，覆盖涂层织物常见的污渍、孔洞、破损、涂层不均与轮廓超差。

检测在裁切后、缝制前的工序进行，以单张裁片为单元判定，结果对接产线做标记、剔除与数据归档；具体相机与精度按面料幅面与最小缺陷尺寸确定。

检测什么

这个工位具体要判哪些项

安全气囊的生产要经过裁片、缝制、装配、折叠等工序，每个工序的检测对象和判据都不一样。下面按工序列出可配置的检测模块——具体上哪几个模块，取决于产品结构、客户检测标准与生产节拍，需要按实际产品逐项确认。

本工位的重点关注项

上面是全线可配置的检测模块。就气囊裁片这个工位而言，按风险优先级排在前面的通常是下面这几项——涂层织物裁片的失效往往直接关系到展开与气密。

为什么要检

人工目检在这个环节的问题

人工目检气囊面料时，涂层反光与纹理会掩盖细微缺陷，连续送料下注意力难以持久；破边、小孔在折叠后更难发现，一旦流入缝制工序会造成整件报废。

气囊属安全件，缺陷代价高，仅靠抽检难以覆盖批量尺寸漂移与偶发涂层缺陷，需要在线全检与可追溯记录。

• 涂层缺陷肉眼对比度低，易漏判
• 连续送料节拍快，人工难以全检
• 破边/小孔流入下道工序代价高
• 人工判定标准不一致，难追溯

怎么检

工位与检测链路

• 01上料并展平定位裁片
• 02线扫相机采集连续面料图像
• 03面阵相机补拍孔位与轮廓
• 04低角度与条纹光抑制涂层反光
• 05AI 分割污渍、孔洞与涂层缺陷
• 06轮廓测量尺寸与孔位
• 07结果合成单件 OK/NG
• 08联动剔除/标记
• 09图像与数据存档

技术架构

成像、光学与算法——把「看得见」变成「判得准」

安全气囊检测不是简单地用固定相机拍一张照片。气囊面料是柔性涂层织物，表面有织物纹理、涂层光泽和缝线结构，缺陷与正常纹理在灰度上常常很接近。成像与光学方案的设计质量，基本决定了这个项目能检出什么、检不出什么。

成像系统

光学与打光

气囊布料的表面存在织物纹理，缺陷检测首先要解决的是「正常纹理」与「真实缺陷」的区分。做法是按缺陷类型设计对应的照明方式，让目标缺陷与正常纹理之间形成更明显的视觉差异。

算法架构

检测缺陷

适用设备

胶囊式在线检测机与长幅面隧道式检测线两种常见形态

项目落地

软件、产线联动、系统架构与验收

视觉软件

视觉软件负责把相机、光源、算法、检测结果与产线设备串成一条可维护的流程：相机 → 光源 → 算法 → 检测结果 → PLC → 自动化设备 → 数据系统。

• 产品配方管理——不同气囊型号建立独立配方，管理检测区域、尺寸参数、缺陷阈值、AI 模型与检测规则
• 检测结果显示——实时显示当前产品、OK/NG、缺陷类别、缺陷位置、缺陷数量与检测时间
• 图片管理——按项目需求保存 NG 图片、缺陷图片及检测记录
• 数据统计——生产数量、OK 数量、NG 数量、缺陷类型、缺陷比例、产品批次
• 用户权限——针对不同操作人员配置对应的系统权限
• 日志及追溯——产品检测记录、参数修改记录、用户操作记录、设备运行日志

与产线的联动

视觉系统可以与生产设备进行数据交互，把检测结果变成产线动作。典型链路：

• 01产品上料
• 02定位
• 03视觉触发
• 04图像采集
• 05算法分析
• 06OK/NG 判断
• 07PLC 接收结果
• 08自动分流 / 返修
• 09数据记录

对需要自动剔除或分拣的产品，可根据现场设备结构设计对应的执行机构，从而实现检测自动化 + 判定自动化 + 分选自动化 + 数据自动化。

检测系统的五个层级

项目实施流程

验收关注项

具体验收标准需要结合产品、样品和客户质量规范确认。通常从以下几个方向进行验证：

应用行业

常见问题

提交样品测试

可寄送典型 OK/NG 气囊裁片样本做实测：依据现场节拍、幅面与公差，确定相机、打光与算法方案。
