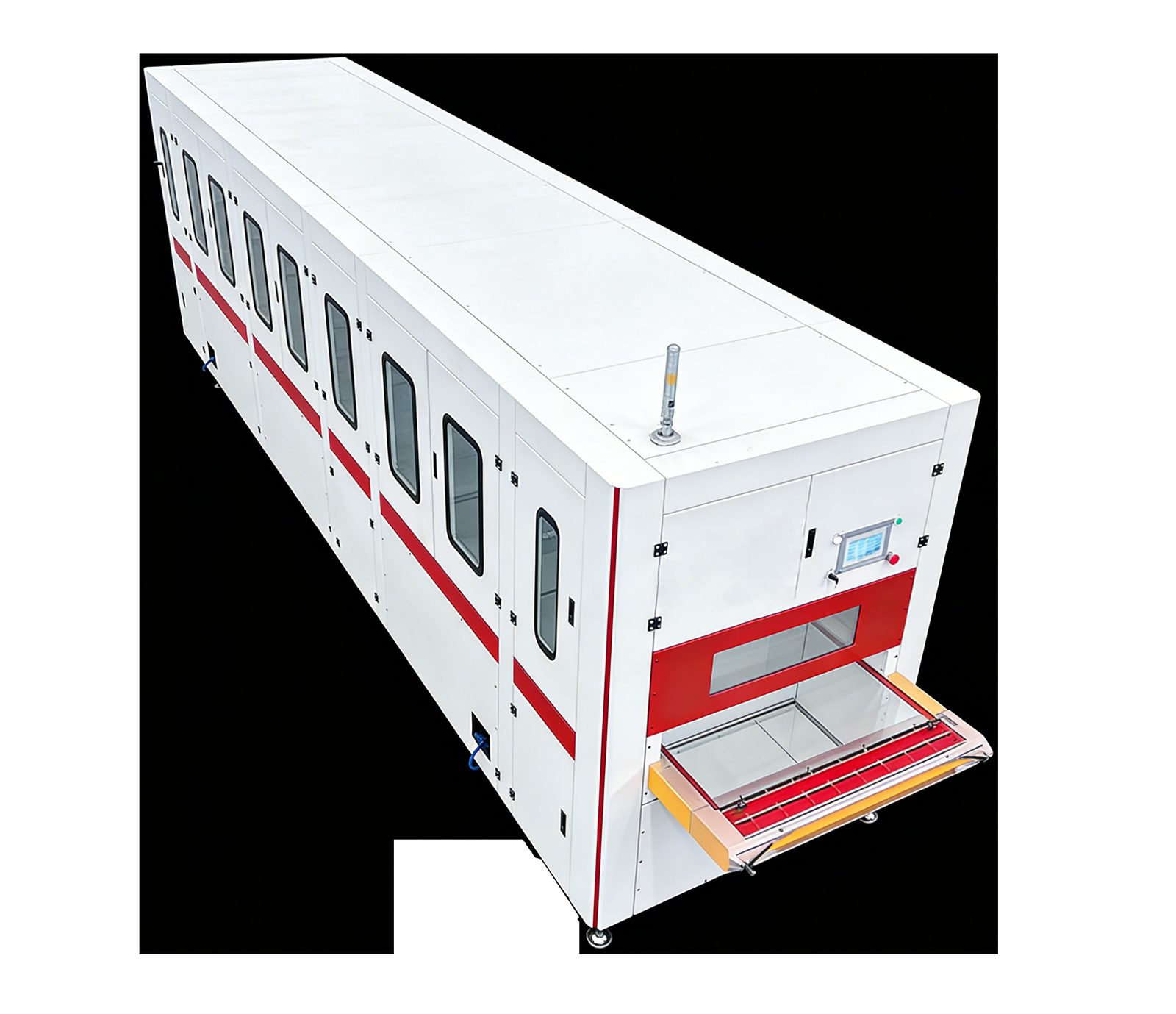

产品简介
面向汽车内饰件生产过程的自动化视觉检测设备——不是一台相机，也不是一套单纯的软件系统
汽车内饰视觉检测设备是一套面向汽车门板、扶手、饰板、内饰镜、注塑件等汽车内饰零部件的自动化检测设备，把尺寸、轮廓与形状、孔位与结构、表面外观四类检测项集成到同一条检测流程中，完成自动上料、产品定位、视觉采集、结果判定、OK / NG 分选与检测数据追溯。
面向汽车内饰件生产过程开发的自动化视觉检测设备，适用于汽车门板、扶手、饰板、内饰镜、注塑件及其他汽车内饰零部件的外观、尺寸、轮廓、孔位及装配质量检测。设备通过工业相机、光学系统、视觉算法、运动控制及自动化机构协同工作，实现产品自动上料、定位、视觉检测、结果判定及 OK / NG 分选，可根据不同产品结构配置多相机、多工位或专用检测机构。
针对汽车内饰件尺寸大、结构复杂、检测项目多、人工目检标准不统一等生产特点，设备可按产品图纸、公差要求及实际生产节拍定制检测方案，帮助汽车零部件企业建立更加稳定、标准化的质量检测环节。
需要先说明一点：这类设备不是一台相机，也不是一套单纯的视觉软件。相机、镜头与光源只是系统中的成像部分，真正决定检测能否稳定运行在产线上的，是产品定位方式、光学成像方案、算法判据、判定逻辑与自动分选机构的组合。因此同一个「汽车内饰视觉检测」需求，门板与内饰镜的方案结构可能完全不同。
汽车内饰件通常同时涉及外观质量、尺寸精度、轮廓形状、孔位位置以及装配状态等多个质量指标，传统人工检测容易受到人员经验、视觉疲劳、检测标准差异等因素影响。设备把这些离散的检测项集中到一套可重复执行的流程中：

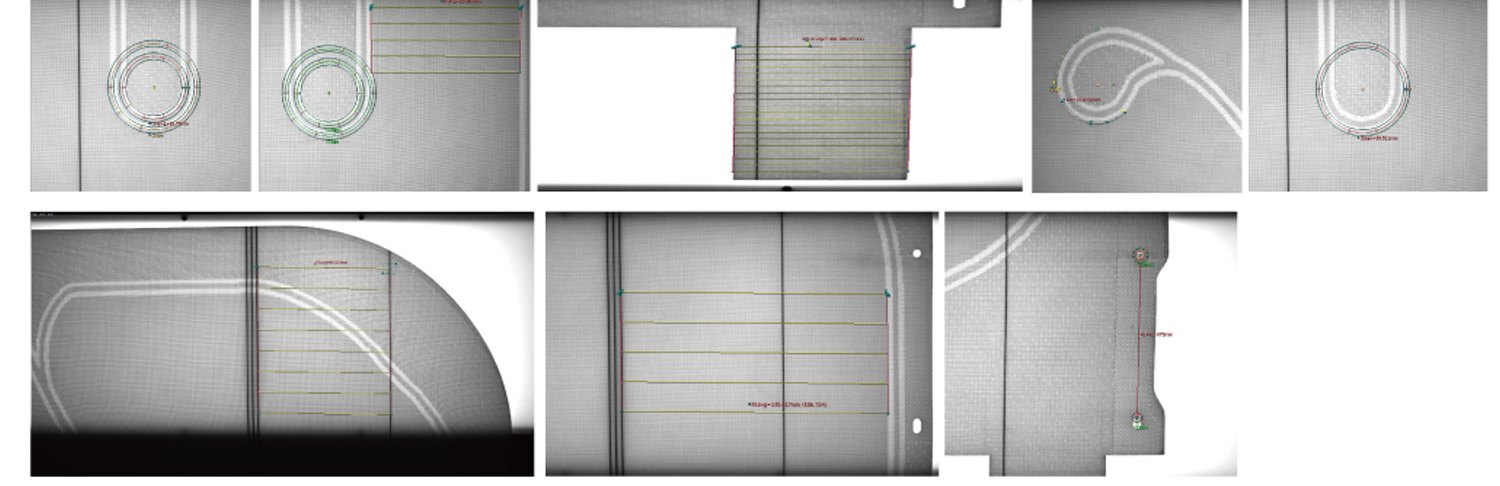

尺寸检测
长度、宽度、高度、外形与局部尺寸、间隙、台阶、孔径、孔距、边缘尺寸与关键公差，按产品图纸建立检测项。
轮廓与形状检测
外轮廓、内轮廓、边缘与曲线轮廓、异形结构、装饰区域、成型状态与产品变形，面向复杂曲面与异形件。
孔位与结构检测
孔有无、孔径、孔位、孔距、开口尺寸、槽位、定位结构与安装结构，适用于门板、饰板、扶手及注塑结构件。
表面外观检测
划痕、黑点、白点、脏污、色差、压痕、凹陷、裂纹、毛边、飞边、缺料、缺胶、缩水等表面异常。
装配状态确认
卡扣、定位结构、安装结构与配合件是否到位，判断产品是否满足后续装配要求。
检测数据追溯
记录检测结果、尺寸数据与产品状态，为质量追溯与工艺改进提供数据基础。
核心功能
一套设备，完成汽车内饰件多维度检测
汽车内饰产品的检测需求往往是复合的：既要确认整体尺寸与装配结构，又要确认表面有没有影响整车感观质量的缺陷。把这些检测分散到多台设备或多道人工工序，会带来反复装夹、标准不一致与数据割裂的问题；集成到同一套设备后，一次装夹即可完成多项目检测，判定结果也更便于统一管理。
自动化检测
从人工目检转变为设备自动检测
- 产品自动上料、自动定位、自动采集与自动判定
- 减少重复性与高强度的检测作业
- 检测节拍与产线节拍对齐
- 长时间连续运行下的判定一致性
多项目集成
尺寸、轮廓、孔位、外观集成到同一流程
- 一次装夹完成多类检测项
- 避免多设备之间的重复定位与转运
- 各检测项结论统一归并为整件判定
- 可按优先级增删检测项
多型号兼容
支持产品型号切换
- 通过程序切换与视觉参数调用换型
- 配合治具更换适配不同结构产品
- 换型时间与操作方式可按现场要求设计
- 适合多品种、批量化的注塑生产方式
检测标准统一
把企业质量标准转换为可执行的检测规则
- 按图纸与公差建立量化的检测判据
- 减少人工目检的经验差异
- 判据可版本化管理，便于质量部门核对
- 边界情况的处理方式在项目阶段明确
OK / NG 自动判定
检测结果自动输出并驱动后道动作
- 输出整件 OK / NG 结论与具体不合格项
- 可连接分拣、剔除机构与产线控制系统
- 支持 NG 分类、复检与留样流程
- 判定结果与检测图像同步记录
可对接智能制造系统
与工厂信息化架构衔接
- 可按项目需求对接 MES、ERP
- 与 PLC、机器人及自动化产线进行数据与控制层连接
- 检测数据进入质量数据链路
- 接口方式按现场既有系统确定
四类检测项与典型检测内容
| 检测类别 | 典型检测内容 | 主要适用产品 |
|---|---|---|
| 尺寸检测 | 产品长度、宽度、高度、外形尺寸、局部尺寸、间隙、台阶、孔径、孔距、边缘尺寸、关键公差 | 门板、饰板、扶手、内饰镜、注塑结构件 |
| 轮廓与形状 | 外轮廓、内轮廓、边缘轮廓、曲线轮廓、异形结构、装饰区域、成型状态、产品变形 | 注塑成型件、冲压成型件及异形内饰件 |
| 孔位与结构 | 孔有无、孔径、孔位、孔距、开口尺寸、槽位、定位结构、安装结构 | 门板、饰板、扶手及注塑结构件 |
| 表面外观 | 划痕、黑点、白点、脏污、色差、压痕、凹陷、裂纹、毛边、飞边、缺料、缺胶、缩水 | 各类内饰件，按材质与表面状态配置成像方案 |
从单一检测，到完整质量检测方案：汽车内饰视觉检测并不是简单配置一台工业相机。真正的检测方案需要从产品开始，结合产品结构 → 检测要求 → 光学成像 → 视觉算法 → 自动定位 → 检测节拍 → OK/NG 判定 → 自动化联动 → 数据追溯，形成完整的设备系统。因此我们更关注的不是「使用什么相机」，而是：这个产品究竟需要检测什么？哪些尺寸必须检测？哪些缺陷必须识别？怎样才能稳定检测？怎样才能真正进入生产线？

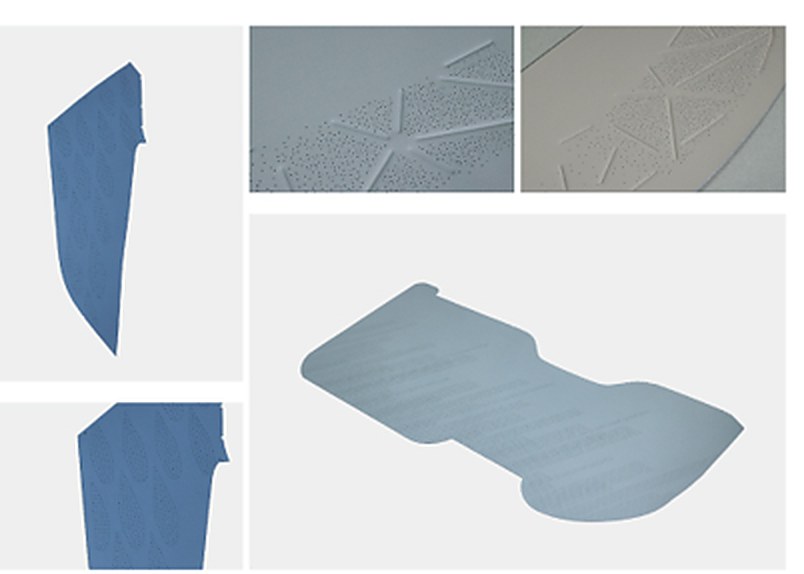

检测对象
门板、扶手、饰板、内饰镜——按产品结构配置检测工位
设备并不是固定只检测某一种汽车内饰件，而是根据产品结构、检测标准和生产工艺进行视觉检测方案配置。以下四类产品是汽车内饰视觉检测中最常见的对象，每一类的检测重点与工位结构差异都很大。
汽车门板视觉检测
尺寸较大、结构复杂、检测区域多，可通过多相机视觉系统进行分区域采集
- 门板整体轮廓
- 安装孔位与卡扣位置
- 开口尺寸与边缘尺寸
- 表面缺陷
- 装配状态与结构变形
汽车扶手视觉检测
针对扶手类产品进行尺寸、外观及结构检测
- 扶手整体尺寸与孔位
- 安装结构与外轮廓
- 表面划痕与压痕
- 色差与表面缺陷
- 适用于注塑扶手、包覆扶手及相关内饰组件
汽车饰板视觉检测
中控饰板、装饰板、门饰板的综合检测
- 外轮廓与尺寸
- 孔位与缺口
- 表面缺陷
- 装饰区域与成型质量
- 产品变形
汽车内饰镜视觉检测
内饰镜、镜框及相关注塑结构件，按产品特点配置检测工位
- 外形尺寸与镜框轮廓
- 孔位与装配结构
- 缺料、毛边
- 划痕、污渍
- 表面异常
除了上述四类，汽车内饰注塑件、结构件与装配组件同样适合用视觉检测：这类产品成型尺寸与外观缺陷往往同时存在，人工检测需要在多个位置反复测量和翻看，而设备可以按图纸建立检测项，把尺寸与外观一次判完。
| 产品类型 | 尺寸/结构检测重点 | 外观检测重点 |
|---|---|---|
| 门板 | 整体轮廓、安装孔、卡扣位置、开口尺寸、边缘尺寸 | 表面划痕、脏污、压痕、变形 |
| 扶手 | 整体尺寸、孔位、安装结构、外轮廓 | 划痕、压痕、色差、表面缺陷 |
| 饰板 | 外轮廓、孔位、缺口、装饰区域边界 | 表面缺陷、成型质量、色差 |
| 内饰镜及镜框 | 外形尺寸、镜框轮廓、孔位、装配结构 | 缺料、毛边、划痕、污渍 |
| 内饰注塑件 | 关键尺寸、孔距、成型状态 | 缩水、变形、毛边、缺料、黑点 |
检测缺陷
汽车内饰件常见的外观缺陷类型与检出边界
汽车内饰件的缺陷判定与「有没有缺陷」并不完全等价。内饰件直接面向乘员，表面缺陷的判定标准往往与整车厂的主观感观评价挂钩：同样是 0.2mm 的划痕，在深色哑光件上可能可以接受，在高光饰板或可见面上则可能被判为不合格。因此缺陷清单必须在项目阶段与品控部门共同确认，并明确缺陷的位置、尺寸、数量与角度依赖关系。
| 缺陷类型 | 典型表现 | 检测关注点 |
|---|---|---|
| 划痕 | 成型、搬运、装配过程中产生的线状损伤 | 方向随机的细线特征，需与皮纹、木纹等正常纹理区分；高光面需控制反光影响 |
| 黑点 / 白点 | 杂质、色母粒分散不均形成的点状异常 | 面积小、对比度低，对成像分辨率与照明均匀性要求高 |
| 脏污 | 油污、粉尘、脱模剂残留 | 需与真实缺陷区分，部分场景需要结合清洁工艺判断是否可擦除 |
| 色差 | 同批次或不同批次之间的颜色差异 | 依赖稳定照明与色彩标定，宜设定容差范围而非绝对阈值 |
| 压痕 / 凹陷 | 顶出、搬运或堆叠造成的局部变形 | 立体特征，低角度照明或结构光更容易呈现 |
| 裂纹 | 内应力或成型不良造成的细裂纹 | 形态细长、走向随机，适合用 AI 识别 |
| 毛边 / 飞边 | 分型面溢料形成的边缘凸起 | 与轮廓检测同源，可结合轮廓与局部区域分析判定 |
| 缺料 / 缺胶 | 填充不足造成的局部缺失 | 通常与轮廓完整性、区域面积一并判断 |
| 缩水 | 厚壁区收缩形成的凹陷或光泽不均 | 特征平缓、边界模糊，需要合适的光照方向凸显 |
| 变形 | 整体或局部的翘曲、扭曲 | 需要以整体轮廓为基准比对，必要时结合定位基准面 |
| 尺寸超差 | 关键尺寸超出图纸公差 | 属于尺寸检测范畴，需与测量基准和标定方式一并确定 |
| 孔位异常 | 孔缺失、偏位、孔径不符、堵孔 | 属于孔位检测范畴，需定义孔的判定区域与容差 |
容易检出的缺陷
图像特征明确、对比度稳定
- 缺料、大面积脏污、明显色差
- 孔缺失、堵孔、孔位明显偏位
- 较大的毛边、飞边、崩缺
- 整体轮廓变形、尺寸超差
需要重点评估的缺陷
对比度低、与正常纹理混叠或形态差异大
- 细划痕，尤其在皮纹、木纹或高光表面上
- 微小黑点、白点与浅色脏污
- 平缓的缩水与轻微凹陷
- 细裂纹，以及正常纹路与裂纹的边界情况
缺陷能否稳定检出，取决于缺陷的临界尺寸与对比度、成像分辨率与照明角度、算法路线以及判定标准的严格程度四者之间的匹配关系。同样是「划痕检测」，要求检出 0.1mm 与要求检出 1mm，设备配置与成本会差出量级，所以需求阶段必须把临界尺寸问清楚，而不是笼统写「检出划痕」。
典型应用案例
四类典型内饰件的检测需求与方案结构
以下案例用于说明不同内饰件的检测需求如何转化为设备方案，涉及的是需求结构与方案思路，具体的检测项、节拍与配置需要按项目打样结果确认。
案例一｜内饰饰板尺寸与外观视觉检测
饰板产品尺寸较大，人工检测需要反复进行定位、测量及外观检查，不同检测人员之间容易产生标准差异。
- 检测需求：产品整体尺寸、外轮廓、孔位及表面质量的自动检测
- 检测方案：采用多视觉工位组合，对产品不同区域同步采集
- 检测流程：自动上料 → 产品定位 → 多相机采集 → 尺寸检测 → 外观检测 → OK/NG 判定 → 自动下料
- 检测项目：外轮廓、长宽尺寸、孔位、孔径、边缘尺寸、表面划痕、黑点、脏污、缺料、变形
- 项目价值：把原本分散的人工检测项集中到自动化设备中，提高检测标准一致性，并为后续质量追溯提供检测数据
案例二｜汽车门板轮廓与孔位视觉检测
门板产品结构复杂，需要同时检测多个安装孔、定位孔以及外部轮廓。
- 项目需求：多孔位与外部轮廓的同步检测
- 解决方案：依产品结构设计专用定位机构与视觉检测工位，多台工业相机分别采集不同检测区域
- 检测内容：整体轮廓、安装孔、定位孔、孔距、开口尺寸、边缘尺寸、局部变形
- 结果输出：自动输出 OK / NG 结果，并可按生产线要求连接分拣机构
案例三｜汽车扶手注塑件外观检测
针对注塑汽车扶手产品进行外观缺陷的自动检测。
- 主要检测缺陷：毛边、飞边、缺料、缩水、黑点、脏污、压痕、划痕、变形
- 检测方式：根据产品颜色、材质、表面纹理及缺陷特征配置专用光源与视觉算法，对关键区域自动拍摄与缺陷识别
- 关注重点：不同颜色与表面处理（哑光、皮纹、喷漆）的扶手件需要分别确认成像方案与判定阈值
案例四｜汽车内饰注塑件尺寸检测
针对批量生产的汽车内饰注塑件，对关键尺寸和成型状态进行自动检测。
- 尺寸检测：产品长度、宽度、孔径、孔距及关键结构尺寸
- 轮廓检测：产品外轮廓、局部轮廓及成型状态
- 缺陷检测：缩水、变形、毛边、缺料等成型缺陷
- 方案特点：按产品图纸建立检测项目，使设备检测逻辑与实际质量标准对应，而不是简单进行「拍照识别」
工作原理
从产品进入设备到检测结果输出的完整自动化检测闭环
汽车内饰视觉检测设备的工作方式，可以理解为一条固定的检测链路：产品从进入设备开始，经过定位、采集、分析、判定，最后完成分选并把结果记录下来。整条链路的关键是每一步都有明确的物理动作与数据动作，而不是只在某个环节放一台相机。
- 01自动上料：按产线节拍把产品送入检测区域，可由人工上料、机械手、机器人或输送线完成
- 02产品定位：通过专用治具、定位机构或输送定位机构确定产品的空间姿态与基准
- 03视觉采集：一台或多台工业相机按分工采集产品的不同区域，必要时配合多角度或多工位
- 04尺寸 / 轮廓检测：按图纸基准提取轮廓与关键尺寸，完成几何量测与公差比对
- 05外观 / 缺陷检测：对指定检测区域进行表面缺陷识别与分类
- 06数据分析：各检测项的量化结果汇总，按预置判据逐项评定
- 07OK / NG 自动判定：输出整件判定结论与不合格项明细
- 08自动分拣 / 下料：按判定结果完成分类、剔除或进入下一道工序
- 09检测数据追溯：记录检测结果、尺寸数据与产品状态，供质量分析使用
链路上有两个环节最容易被低估。一是产品定位：内饰件多为薄壁、大尺寸、易变形的注塑件，如果定位基准不明确，再高的相机分辨率也无法得到可重复的尺寸结果；二是结果与产线的衔接：判定结论必须能被 PLC、机器人或分拣机构可靠执行，否则设备只能停留在「检测出来但没人处理」的状态。
视觉系统
工业相机、镜头、光源与图像采集——不同内饰件需要不同的成像方案
视觉系统是设备的成像部分，由工业相机、镜头、光源及图像采集系统组成。汽车内饰件在这部分的难点并不在相机参数，而在于：同一个视野里要装的检测项太多、产品表面特性差异太大。门板这类大尺寸产品需要多相机分区覆盖，高光饰板需要严格控制反光，黑色塑料件需要拉开缺陷与背景的对比度，曲面件则需要考虑检测角度与姿态。
高光 / 亮面饰板
重点考虑反光控制。表面高光会把光源与周边环境反射进相机，形成与缺陷相似的亮斑，需要通过光源形式、入射角度与偏振等方式把反光压下去。
黑色塑料件
重点考虑材质反光与缺陷对比度。深色哑光表面会同时压低缺陷与背景的信号强度，需要针对缺陷类型选择照明方向，保证对比度稳定。
皮纹 / 木纹 / 装饰纹理件
重点考虑正常纹理与缺陷的区分。规则纹理会掩盖细小缺陷，需要更高分辨率与分区检测策略，必要时引入 AI 区分纹理与真实异常。
复杂曲面产品
重点考虑相机数量、检测角度与产品姿态。单一视角无法覆盖全部检测面，需要多角度成像或配合产品姿态变化完成采集。
大尺寸门板类产品
重点考虑检测范围、产品定位与多相机覆盖。通常按区域划分检测工位，并统一以产品基准建立各区域的位置关系。
小型注塑结构件
重点考虑检测速度、尺寸精度与缺陷识别能力。产品换型频繁时，还要考虑治具更换与参数调用方式。
因此，视觉检测设备并不存在一套完全通用的相机和算法配置。实际方案需要根据产品尺寸、材质、颜色、表面状态、检测缺陷、尺寸公差、生产节拍、产品型号数量、上下料方式与现场空间等条件进行设计。成像方案是否可行，必须在打样阶段用真实样品验证，而不是在方案图上判断。
视觉算法
尺寸测量、定位、轮廓分析与缺陷识别——按检测任务分别配置
算法部分按检测任务分工：尺寸测量、定位、轮廓分析通常用传统视觉算法完成，便于参数化与验证；形态复杂、样本差异大的表面缺陷更适合引入 AI 识别。整机则由软件把各检测项的结论统一归并，输出整件判定。
- 01产品定位：确定每件产品在图像中的位置与基准，解决上料位置偏移与姿态差异
- 02区域划分：按产品结构把图像划成若干检测区域，各区域独立配置检测项与判据
- 03轮廓与几何量测：提取外轮廓与边缘，计算长度、宽度、孔径、孔距、间隙、台阶等几何量
- 04孔位与结构分析：在指定区域内判定孔的有无、位置、尺寸与开口结构状态
- 05表面与缺陷识别：通过灰度、颜色、纹理与区域分析识别缺陷，复杂缺陷交由 AI 模型完成提取与分类
- 06结果融合与判定：各检测项结论归并，输出整件 OK / NG 与不合格项明细
传统视觉更适合
规则明确、可量化的检测项
- 产品定位与检测区域划分
- 长度、宽度、孔径、孔距等几何量测
- 外轮廓比对与轮廓偏差
- 孔有无、堵孔、孔位偏移
- 颜色范围与色差判定
AI 视觉更适合
形态复杂、样本差异大的检测项
- 细划痕，尤其在带纹理表面上
- 平缓的缩水与轻微凹陷
- 黑点、白点、脏污等多类小型缺陷的区分
- 正常纹理与疑似缺陷的边界情况
- 多类别缺陷的分类与归因
| 检测任务 | 常用算法路线 | 说明 |
|---|---|---|
| 尺寸测量 | 边缘提取 + 几何拟合 + 标定换算 | 需明确测量基准与公差定义，结果可量化追溯 |
| 轮廓比对 | 轮廓提取 + 模板比对 | 适合判断整体变形、崩缺与轮廓偏差 |
| 孔位识别 | 区域搜索 + 圆形/形状拟合 | 可同时输出孔有无、位置偏差与孔径 |
| 表面缺陷 | 区域分析 + 纹理分析 + 深度学习分类 | 按缺陷形态复杂度选择路线，通常组合使用 |
| 缺陷分割 | 语义分割 / 异常检测 | 用于呈现缺陷位置与形状，便于复判与追溯 |
自动报警与剔除
OK / NG 判定结果如何被执行
检测结论只有被产线可靠执行，设备才算真正进入生产流程。判定系统负责把各检测项结论归并为整件结论，自动分拣系统负责把它变成物理动作；两部分的动作时序必须与产线节拍同步。
OK / NG 判定系统
根据检测结果自动判断产品是否符合设定标准
- 整件判定 + 不合格项明细（哪一项、哪个区域）
- 判据可配置、可版本化管理
- 支持边界样品的复判与留样策略
- 异常（如定位失败）单独标识，不混入正常 NG
自动分拣系统
对检测后的产品进行分类、剔除或进入下一道工序
- 剔除或分流机构按 NG 信号动作
- 可按缺陷类别分仓，便于后续处置
- 动作时序与输送速度、编码器信号同步
- 与生产线控制系统统一联动
| 联动对象 | 常见对接方式 | 典型用途 |
|---|---|---|
| PLC | I/O 信号、以太网通信 | 启停控制、结果信号、工位互锁 |
| 剔除 / 分拣机构 | I/O 输出、时序信号 | NG 产品剔除、分类分流 |
| 机器人 / 机械手 | I/O 或通信握手 | 自动上下料、按结果搬运 |
| 输送线 | 编码器 + 光电触发 | 位置跟踪、采集触发与动作同步 |
| 上层系统 | 按现场协议对接（如 Modbus、S7、Profinet） | 结果上传、配方下发、状态监控 |
数据追溯
检测结果与尺寸数据的记录、查询与对接
数据管理系统记录产品检测结果及相关数据，并可根据项目需求对接 MES、ERP 或生产管理系统。对汽车零部件企业而言，追溯的价值不只是「留档」：当客户反馈某批次外观问题时，能不能调出当时的判定结果与检测图像，决定了问题分析的速度。
| 记录内容 | 说明 |
|---|---|
| 时间与批次 | 检测时间、班次、批次或工单信息 |
| 工位与设备 | 检测工位、设备编号，便于多工位数据区分 |
| 判定结果 | 整件 OK / NG、不合格项类型与所在区域 |
| 量化数据 | 关键尺寸实测值、轮廓偏差等检测项数据 |
| 检测图像 | 按项目需要保存判定图像，用于复判与质量分析 |
| 统计信息 | 合格率趋势、缺陷类型分布等，供工艺改进参考 |
数据记录
按项目需求保存检测结果、尺寸数据及产品状态，为质量追溯提供基础。
数据查询
按时间、批次、产品型号或判定结果查询历史记录，支持导出后由质量部门进一步分析。
系统对接
可根据工厂信息化架构与 MES、ERP、PLC 及自动化产线进行数据连接，接口方式按现场既有系统确定。
设备配置
一套完整的汽车内饰视觉检测设备由七个模块组成
| 系统模块 | 组成内容 | 配置要点 |
|---|---|---|
| 视觉检测系统 | 工业相机、镜头、光源及图像采集系统 | 按产品尺寸、检测项数量与精度要求确定相机数量与视野分工 |
| 视觉算法系统 | 尺寸测量、定位、轮廓分析及缺陷识别算法 | 按检测任务分别配置算法路线，规则类与 AI 类组合使用 |
| 自动定位机构 | 专用治具、定位机构或输送定位机构 | 以产品基准为准，保证重复定位精度与换型便利性 |
| 自动上下料系统 | 人工上料、机械手、机器人、输送线或其他方式 | 按生产节拍与现场空间选择，兼顾换型与维护 |
| OK / NG 判定系统 | 判定逻辑、判据配置与结果输出 | 判据可管理、可追溯，异常状态单独标识 |
| 自动分拣系统 | 分类、剔除或转入下一道工序的机构 | 动作时序与产线速度同步，可按缺陷类别分流 |
| 数据管理系统 | 结果记录、查询与对外接口 | 按需求对接 MES、ERP 或生产管理系统 |
可配置项与选配范围
| 配置项 | 可选范围 | 影响 |
|---|---|---|
| 相机数量与分工 | 单相机 / 多相机分区域 | 决定可覆盖的检测范围与单次检测项数量 |
| 检测工位数量 | 单工位 / 多工位 | 影响节拍与检测项分配方式 |
| 上料方式 | 人工 / 机械手 / 机器人 / 输送线 | 影响自动化程度与整机结构 |
| 定位方式 | 专用治具 / 通用定位机构 | 影响换型时间与重复定位精度 |
| 光源形式 | 按材质与缺陷特征确定 | 直接决定缺陷能否稳定成像 |
| 分选方式 | 剔除 / 分流 / 不入分选 | 影响与产线结构的对接方式 |
| 数据接口 | 本地记录 / 对接 MES、ERP、PLC | 影响追溯深度与信息化改造成本 |
| 产品型号数量 | 单型号 / 多型号混线 | 影响配方管理与换型方案设计 |
应用行业
汽车内饰视觉检测适用的生产场景
同一套检测能力，在不同的生产场景里落地方式并不相同。下述五类场景覆盖了汽车内饰件从成型、装配到下线的典型检测位置。
| 生产场景 | 场景说明 | 检测重点 |
|---|---|---|
| 汽车内饰注塑件生产线 | 适用于注塑件成型后的尺寸、外观及缺陷检测 | 缩水、变形、毛边、缺料等成型缺陷，以及关键尺寸的稳定性 |
| 汽车零部件下线检测 | 产品完成加工或装配后进行最终质量确认 | 整件外观、装配状态与关键尺寸的完整判定 |
| 汽车内饰自动化产线 | 与机器人、输送线、自动上下料系统组合，实现在线检测 | 节拍同步、结果与产线控制的联动、自动分选 |
| 汽车零部件质量抽检 | 针对重点产品或关键尺寸建立自动化检测工位 | 关键尺寸与高风险缺陷项的稳定复现 |
| 智能工厂质量检测 | 与 MES 等生产管理系统结合，形成数字化质量数据链路 | 检测数据的上传、追溯与统计分析 |
对汽车零部件企业来说，视觉检测的投入通常在两类情况下最有价值：一类是检测项多、人工反复测量占用工时的产品（如门板、饰板）；另一类是客户对一致性要求高、人工判定差异容易被投诉的产品（如高光饰板、可见面外观件）。
适用材料
材质、颜色与表面状态决定成像方案
汽车内饰件的材质与表面处理方式，是影响成像方案的首要因素。同样是「检测划痕」，高光、哑光、皮纹、喷漆、包覆表皮这几种表面所需的照明方式与算法策略完全不同，这也是为什么方案必须按实际产品逐一确认。
高光 / 亮面件
表面镜面反射强，容易把光源与环境反射进镜头。需要通过控制入射角度、采用合适的漫射或偏振方式，把反光与真实缺陷区分开。
哑光 / 磨砂件
散射为主，缺陷与背景的对比度相对稳定，但在深色哑光件上整体信号偏弱，需要针对缺陷类型选择照明方向。
皮纹 / 纹理件
规则纹理会掩盖细划痕与浅压痕，需要更高分辨率与区域化检测策略，必要时用 AI 区分纹理与异常。
喷漆 / 电镀件
涂层表面既反光又对细小颗粒敏感，成像需要兼顾反光控制与微小缺陷的检出能力。
包覆表皮 / 面料件
织物与皮革表面存在织纹与皮纹干扰，重点是把真实损伤（划伤、破损、脱层）与正常纹理特征区分开。
透明 / 半透件
透光与内反射会造成边界不清，通常需要背光或特殊照明结构，并明确边缘与缺陷的判定方式。
不同产品为什么需要不同方案
| 产品类型 | 方案设计重点 |
|---|---|
| 大型门板 | 重点考虑检测范围、产品定位、多相机覆盖及整体轮廓 |
| 小型注塑件 | 重点考虑检测速度、尺寸精度及缺陷识别 |
| 高光饰板 | 重点考虑反光、纹理及光源控制 |
| 黑色塑料件 | 重点考虑材质反光、缺陷对比度及成像稳定性 |
| 复杂曲面产品 | 重点考虑相机数量、检测角度及产品姿态 |
实际方案需要根据产品尺寸、材质、颜色、表面状态、检测缺陷、尺寸公差、生产节拍、产品型号数量、上下料方式与现场空间等条件进行设计。这十项信息也正好是项目启动阶段需要优先确认的内容——见下方「提交样品测试」一节。
常见问题
关于汽车内饰视觉检测设备的常见疑问
汽车内饰视觉检测设备能检测哪些产品？
常见对象包括汽车门板、扶手、饰板（中控饰板、门饰板、装饰板）、内饰镜及镜框、各类内饰注塑件与结构件。设备并不固定只检测某一种产品，而是按产品结构、检测标准和生产工艺配置检测方案；同一套设备通过程序切换与治具更换，也可以覆盖多个型号。
汽车门板可以进行视觉检测吗？
可以。门板尺寸大、结构复杂、检测区域多，通常采用多相机分区域采集的方式覆盖：一部分相机负责整体轮廓与边缘尺寸，一部分负责安装孔、定位孔与卡扣位置，其余负责表面缺陷区域。方案的关键是先把产品的定位基准确定下来，再划分各区域的检测项与判据。
汽车内饰件可以检测哪些缺陷？
外观类常见缺陷包括划痕、黑点、白点、脏污、色差、压痕、凹陷、裂纹、毛边、飞边、缺料、缺胶、缩水与表面异常；结构与尺寸类包括轮廓变形、尺寸超差、孔缺失或偏位、孔径不符等。具体哪些缺陷必须检出、临界尺寸多大、允许出现在哪些区域，需要由使用方品控部门给出判定标准。
汽车扶手如何进行自动视觉检测？
扶手类产品通常同时涉及尺寸、外观与结构检测。设备一般按整体尺寸与孔位、安装结构、外轮廓、表面缺陷分区域配置检测项，外观部分根据扶手的颜色与表面处理（哑光、皮纹、喷漆、包覆）单独确定光源与算法。注塑扶手与包覆扶手的表面特性差别较大，需要分别评估成像方案。
汽车饰板如何进行尺寸检测？
先按产品图纸明确测量基准与关键公差项（例如外轮廓尺寸、孔距、边缘尺寸、装饰区域边界），再通过产品定位机构保证每次检测姿态一致，最后用边缘提取与几何拟合的方式计算尺寸并与公差比对。尺寸检测的可重复性主要由定位精度、成像一致性与标定方式决定，而不是单看相机像素数。
汽车内饰注塑件如何检测毛边和缩水？
毛边/飞边多出现在分型面与边缘位置，通常与轮廓检测同源，可在轮廓提取的基础上对边缘区域做局部判定；缩水的特征较为平缓、与背景对比度低，需要针对性的照明方向（如低角度或侧向照明）把凹陷与光泽变化呈现出来，并配合 AI 识别处理边界情况。两者都不建议只靠单一阈值判定。
汽车内饰视觉检测设备如何检测孔位？
在确定产品定位后，按图纸在对应位置设置孔的检测区域，在区域内完成孔的有无判定、位置偏差计算与孔径测量，并可输出孔距。判据需要明确：孔的基准位置从哪里算、允许的偏差范围是多少、堵孔与飞边遮挡如何处理。
汽车内饰外观检测可以检测划痕吗？
可以，但划痕检测的难度与表面状态直接相关。在哑光深色件上，划痕与背景对比度低；在高光件上，反光和划痕容易混淆；在皮纹、木纹类表面上，正常纹理与细划痕的区分更依赖算法模型。因此划痕检测必须明确最小检出尺寸与允许区域，并在打样阶段用真实样品验证。
汽车内饰视觉检测设备可以自动分拣吗？
可以。设备在输出整件 OK / NG 判定后，可连接剔除机构、分流机构或其他分拣装置完成自动分类；动作时序与输送速度、编码器信号同步，也可以按缺陷类别分仓。是否需要分拣、采用哪种分拣方式，取决于现场产线结构。
汽车内饰视觉检测设备可以连接 MES 吗？
可以按项目需求对接。设备的数据管理系统记录检测结果、尺寸数据与判定信息，可按现场既有的信息化架构与 MES、ERP 或生产管理系统对接，也可以只做本地记录与导出。接口方式、上传字段与频率在方案阶段与客户的信息化部门共同确定。
汽车内饰视觉检测设备如何根据产品定制？
定制的起点是产品图纸与检测要求，而不是设备型号。常规流程是：先确认产品结构与检测项，再做视觉可行性评估与打样验证，然后确定相机数量、光源形式、定位方式、算法类型、设备结构与自动化方式，最后完成整机设计与产线对接。同一类产品因检测项与节拍不同，方案也会不同。
汽车内饰视觉检测设备需要提供哪些产品资料？
建议提供：产品实物或清晰图片、产品图纸（含关键尺寸与公差）、检测要求与判定标准、OK 与 NG 样品、产品尺寸与材质信息、当前检测方式、生产节拍与上下料方式，以及现场信息化条件（PLC 品牌、是否有 MES/ERP、是否需要自动剔除）。资料越完整，方案评估与报价越准确。
提交样品测试
把产品与检测要求发给我们，先做可行性与打样验证
如果您正在规划汽车内饰视觉检测项目，通常需要提前确认以下信息。这些信息决定了相机数量、光源形式、定位方式、算法类型、设备结构及自动化方案的最终形态。
项目需求信息清单
| 信息类别 | 需要确认的内容 |
|---|---|
| 产品信息 | 产品名称、产品尺寸、产品材质、产品颜色、产品型号、产品结构、产品图纸 |
| 检测信息 | 检测尺寸、尺寸公差、检测位置、外观缺陷、缺陷最小尺寸、OK / NG 标准、是否需要数据记录 |
| 生产信息 | 每分钟产量、产品上下料方式、生产线节拍、产品切换频率、当前人工检测方式、是否需要自动剔除 |
| 系统信息 | PLC 品牌、MES 系统、ERP 系统、机器人、输送线、现有自动化设备 |
在此基础上，建议提供：产品实物 / 产品图片 / CAD 图纸 / 检测要求 / 产品尺寸 / 生产节拍，并尽量提供 OK 与 NG 对照样品。样品越真实，打样结论越可靠。
提交成功
我们已收到您的样品测试需求，方案工程师会在 1 个工作日内与您联系。如需加急，请直接致电 13913763268（微信同号）。
需要逐项评估成像条件、缺陷标准与节拍？ 前往完整需求评估 →
根据实际项目进一步确定：视觉检测方式 + 设备结构 + 自动化方式 + 检测项目 + 判定标准，让视觉检测真正进入生产流程，而不是停留在实验室测试阶段。
