行业生产特点
这个行业的生产方式，决定了检测该怎么做
线缆的视觉检测围绕两件事展开：一是把该行业最常见的缺陷在图像上稳定显形，二是把判定结果可靠地接进产线。这一行业常见的实施约束是“连续运动，需要线扫描或频闪定格”；“线材为曲面，印字存在形变”。能否稳定检出取决于材料光学特性、最小缺陷尺寸与节拍，需以实测打样结论为准。
线缆行业的检测对象是长条形、柔性、连续的，这与常见的「单个工件」检测有本质区别：工件在移动、长度远超视野、且形态可变。
因此线缆检测通常采用线扫描或跟随拍摄的方式，判据以「沿长度方向的连续性」为核心。
行业检测问题
现场真正会出问题的地方
- 印字缺失、模糊、间距不均
- 绝缘层外观缺陷（划伤、鼓包）
- 线序错误（线束装配）
- 端子压接不良或漏装
- 长度尺寸偏差
典型检测对象
这个行业里最常见的检测对象
典型检测任务
这些对象上要完成的判断
- 印字有无与内容校验
- 绝缘层外观检查
- 线序核验
- 端子装配检查
- 长度测量
视觉检测难点
这个行业特有的实施约束
- 连续运动，需要线扫描或频闪定格
- 线材为曲面，印字存在形变
- 柔性件形态不固定
- 线束分支复杂，判据难以结构化
适合的算法
按判据形态选，而不是按先进程度选
线扫描 + 连续性判断
沿长度方向检测印字与外观
OCR
印字内容识别
多区域核验
线束端子与线序
采集与光源
光学条件决定可行性上限
- 线扫描方案需要与线速严格同步的照明与采集
- 曲面印字建议用多角度照明保证各角度可见
- 线束检测建议用工装固定后再成像
OK / NG判断
结果怎么判、怎么用
| 检测情况 | 判定 | 联动动作 |
|---|---|---|
| 印字、外观、装配合格 | OK | 放行 |
| 印字缺失或外观不良 | NG | 标记位置并按需裁除 |
| 线序 / 端子错误 | NG | 隔离返修 |
PLC与自动化联动
结果怎么接进产线
连续线材的不良建议记录长度位置，便于后续定位剔除或标记。
线束类产品建议输出具体回路号，便于返修定位。

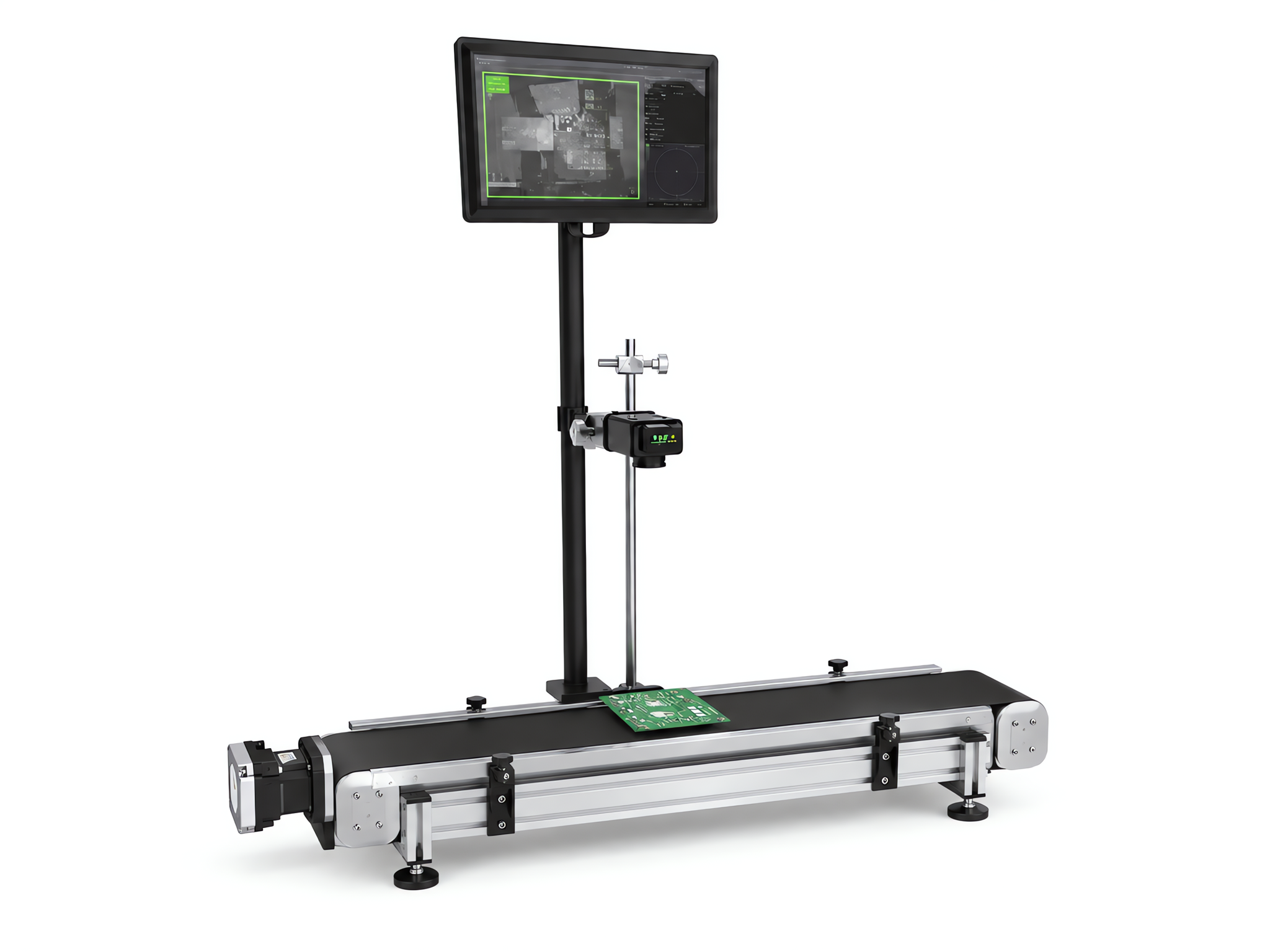

适用设备
这类检测常用的配置形态
相关解决方案
按检测任务查看对应方案
常见问题
这个行业最常被问到的问题
线材在跑动中怎么检测？
通常采用线扫描相机配合同步照明，或频闪光源配合面阵相机定格。两种方式都需要解决「运动与采集同步」的问题，具体选择取决于线速与所需分辨率。
线序错误能检吗？
可以，思路是识别每根线的颜色或线号，再与正确线序比对。颜色识别受光照与线材批次影响，建议配合线号管识别提高可靠性。
这个行业做视觉检测，最需要先解决什么？
该行业常见的实施约束集中在：“连续运动，需要线扫描或频闪定格”；“线材为曲面，印字存在形变”；“柔性件形态不固定”。这些约束同时影响成像方案与节拍设计，通常需要先做打样验证再确定配置。
检测结果怎么和产线联动？
连续线材的不良建议记录长度位置，便于后续定位剔除或标记。 线束类产品建议输出具体回路号，便于返修定位。
这类检测一般需要哪些设备配置？
常见形态包括：“线扫描检测系统”、“线束端子核验工位”、“配合牵引设备的在线检测装置”。具体机型与数量取决于检测幅面、缺陷最小尺寸与产线节拍，需按现场条件确认。
这个行业里哪些环节最值得设视觉检测工位？
常见的是：“印字有无与内容校验”；“绝缘层外观检查”；“线序核验”。实际设在哪几道工序，取决于不良外流的代价与返工成本——越靠后发现的缺陷，代价越高。
怎么判断我们的产品适不适合做视觉检测？
请提供待检线材 / 线束样品与线序表，并说明线速与需要检测的项目。 一般来说，只要判据能讲清楚、缺陷能在图像上稳定显形、且节拍与视野匹配，项目就具备可行性。
检测精度能做到多少？
精度不是一个可以脱离条件的固定值。最小可检尺寸取决于视野与相机分辨率的组合，并受打光、镜头与算法共同影响，需按你的最小缺陷尺寸反推配置并实测验证。
