行业生产特点
这个行业的生产方式，决定了检测该怎么做
仪器仪表的视觉检测围绕两件事展开：一是把该行业最常见的缺陷在图像上稳定显形，二是把判定结果可靠地接进产线。这一行业常见的实施约束是“指针为细长件，测量精度要求高”；“玻璃罩反光干扰成像”。能否稳定检出取决于材料光学特性、最小缺陷尺寸与节拍，需以实测打样结论为准。
仪器仪表的特点是判据偏「读数」而非「有无」：指针指在哪、显示屏显示什么、刻度是否对齐，这些都需要读出具体值或状态。
这类检测与常规的存在性判断差异较大，通常需要几何测量与字符识别的组合，并且要处理读数与标准值的比对逻辑。
行业检测问题
现场真正会出问题的地方
- 指针未归零或偏位
- 刻度印刷偏移
- 显示屏显示异常或缺失
- 表盘内异物、气泡
- 标识与型号核验
典型检测对象
这个行业里最常见的检测对象
典型检测任务
这些对象上要完成的判断
- 指针位置测量
- 刻度对齐检查
- 显示屏内容识别
- 表盘外观检查
- 标识与型号核验
视觉检测难点
这个行业特有的实施约束
- 指针为细长件，测量精度要求高
- 玻璃罩反光干扰成像
- 显示屏发光与像素结构影响识别
- 不同型号表盘差异大
适合的算法
按判据形态选，而不是按先进程度选
几何测量
指针角度与刻度对齐
OCR / 显示识别
显示屏内容或数字
异常检测
表盘内部异物与气泡
采集与光源
光学条件决定可行性上限
- 玻璃罩反光建议用偏振与角度控制，避免反射成像干扰
- 表盘检测多用同轴光或环形光保证均匀照明
- 显示屏识别需控制环境光与拍摄角度，避免反光与摩尔纹
OK / NG判断
结果怎么判、怎么用
| 检测情况 | 判定 | 联动动作 |
|---|---|---|
| 指针 / 显示 / 外观合格 | OK | 放行 |
| 指针偏位或显示异常 | NG | 隔离返修或标定 |
| 外观不良（异物、气泡） | NG | 剔除 |
PLC与自动化联动
结果怎么接进产线
指针类判据涉及测量值，建议在设备端完成与标准值的比对，输出明确的 OK/NG。
若需要记录实际读数，可把测量值一并回传上位系统。
适用设备
这类检测常用的配置形态
相关解决方案
按检测任务查看对应方案
常见问题
这个行业最常被问到的问题
指针位置能测多准？
取决于表盘直径、刻度分辨要求与成像分辨率。通常按刻度最小分度倒推所需精度。实际可达精度需要在实际表盘上标定。
显示屏能直接拍吗？
可以，但要注意反光与摩尔纹问题。控制拍摄角度、避免环境光直射、必要时加偏振，是常用的处理方式。
这个行业做视觉检测，最需要先解决什么？
该行业常见的实施约束集中在：“指针为细长件，测量精度要求高”；“玻璃罩反光干扰成像”；“显示屏发光与像素结构影响识别”。这些约束同时影响成像方案与节拍设计，通常需要先做打样验证再确定配置。
检测结果怎么和产线联动？
指针类判据涉及测量值，建议在设备端完成与标准值的比对，输出明确的 OK/NG。 若需要记录实际读数，可把测量值一并回传上位系统。
这类检测一般需要哪些设备配置？

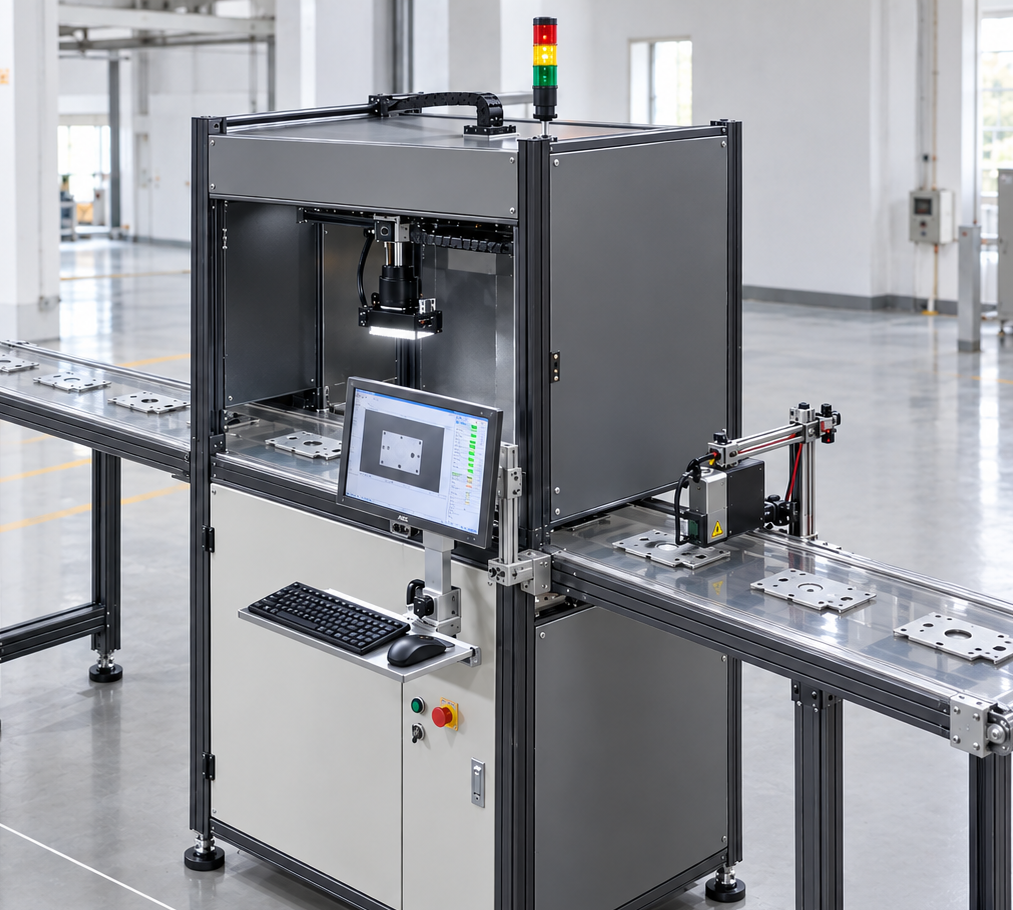

常见形态包括：“EEK-SV5205C 工业视觉有无检测设备”、“表盘检测工位”、“显示屏检测工位”。具体机型与数量取决于检测幅面、缺陷最小尺寸与产线节拍，需按现场条件确认。
这个行业里哪些环节最值得设视觉检测工位？
常见的是：“指针位置测量”；“刻度对齐检查”；“显示屏内容识别”。实际设在哪几道工序，取决于不良外流的代价与返工成本——越靠后发现的缺陷，代价越高。
怎么判断我们的产品适不适合做视觉检测？
请提供仪表样品（含已知指针偏位件）与读数精度要求，并说明是否存在玻璃罩反光问题。 一般来说，只要判据能讲清楚、缺陷能在图像上稳定显形、且节拍与视野匹配，项目就具备可行性。
检测精度能做到多少？
精度不是一个可以脱离条件的固定值。最小可检尺寸取决于视野与相机分辨率的组合，并受打光、镜头与算法共同影响，需按你的最小缺陷尺寸反推配置并实测验证。
